產品名稱：火力發電廠磨煤機電磁閥控制系統
規格型號：H1200×W600×D350 材 質：SUS304-2.0
防護等級：IP67 固定方式：壁掛式 使用環境：戶內式
主要配置：ASCO、FONTAL流體控制產品、SIEMENS電氣產品
備注說明：如您需要了解更多內容，請聯系我們。
磨煤機工作原理
在電廠磨煤機的主機中，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定連接，壓力彈簧壓在磨輥軸承室的懸臂外端面上，以橫擔軸為支點迫使磨輥緊緊壓在磨環內圓表面上，當主機電機通過傳動裝置帶動主軸轉動時，裝在鏟刀架上的鏟刀與磨輥同步旋轉，磨輥在磨環內圓滾動的同時繞自身軸自轉。電動機通過傳動裝置帶動分析機旋轉，葉輪轉速越高，分選出的粉子越細。為保證磨機在負壓狀態下工作，增加的氣流量通過風機與主機間的余氣管排入布袋除塵器，被凈化后排入大氣。高壓懸輥磨煤機的風選氣流是在風機-磨殼-旋風分離器-風機內循環流動作業的，所以比高速離心粉碎機粉塵少，操作車間清潔、環境無污染。
儲存在儲煤場(或儲煤罐)中的原煤由輸煤設備從儲煤場送到鍋爐的原煤斗中,再由給煤機送到磨煤機中磨成煤粉。煤粉送至分離器進行分離,合格的煤粉送到煤粉倉儲存(倉儲式鍋爐)。煤粉倉的煤粉由給粉機送到鍋爐本體的噴燃器,由噴燃器噴到爐膛內燃燒(直吹式鍋爐將煤粉分離后直接送入爐膛)。燃燒的煤粉放出大量的熱能將爐膛四周水冷壁管內的水加熱成汽水混合物。混合物被鍋爐汽包內的汽水分離器進行分離，分離出的水經下降管送到水冷壁管繼續加熱，分離出的蒸汽送到過熱器,加熱成符合規定溫度和壓力的過熱蒸汽，經管道送到汽輪機作功。

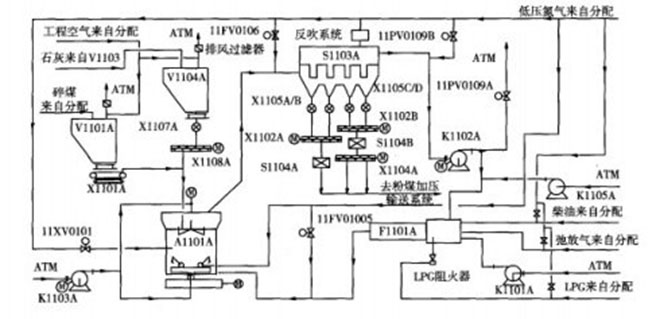

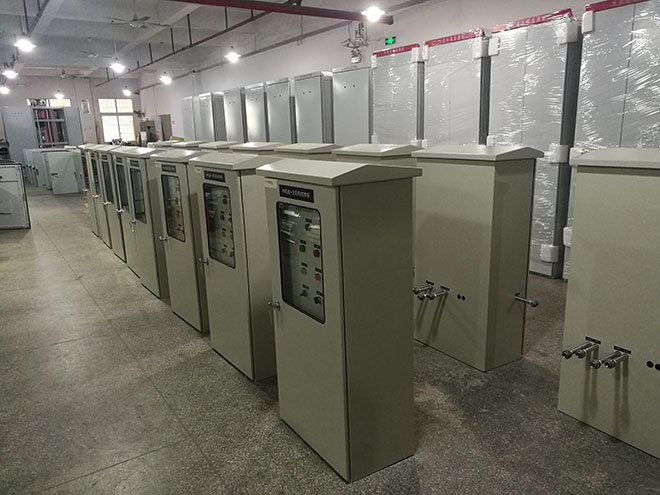

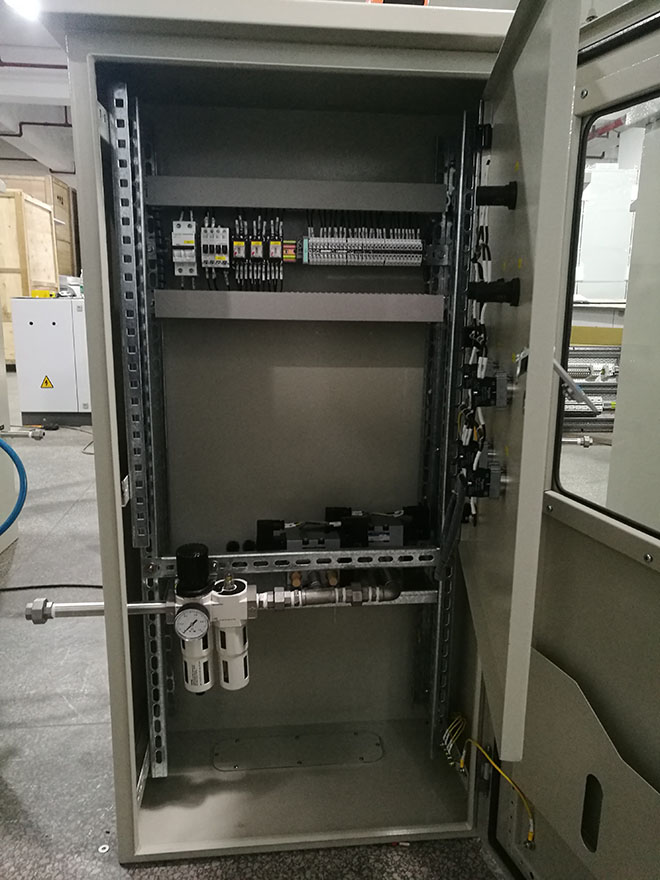

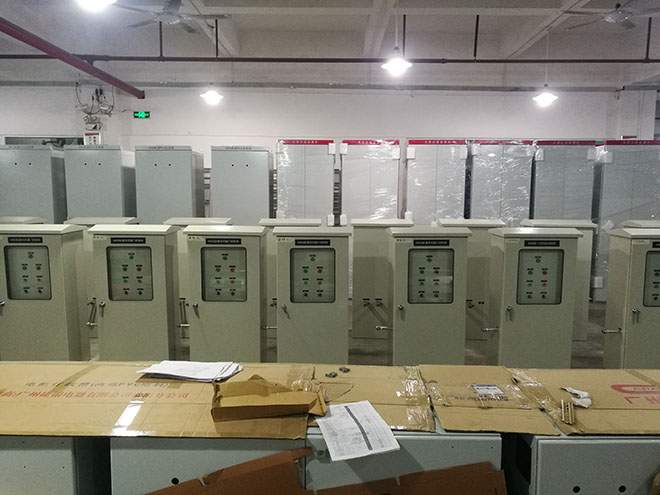

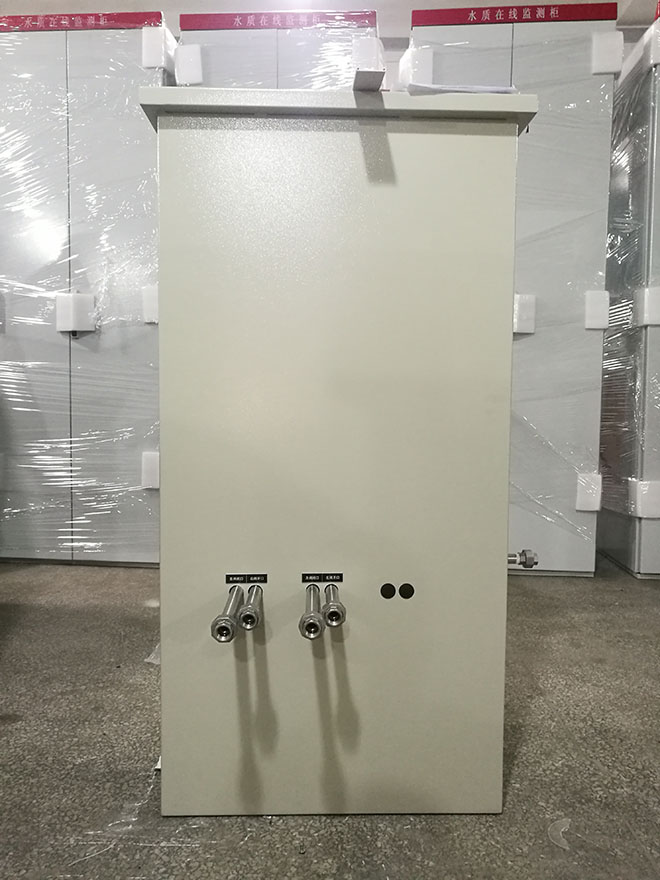

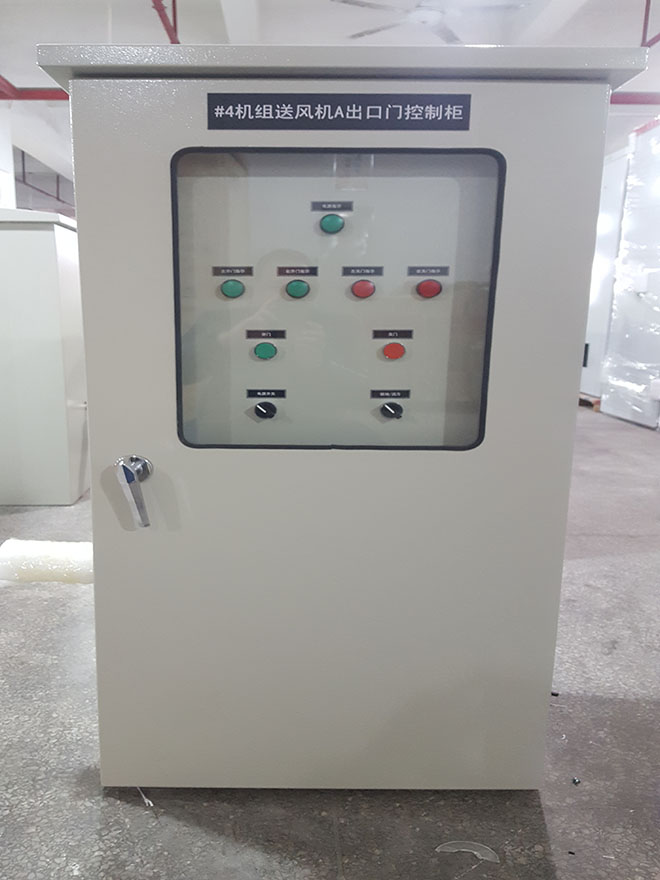

磨煤機工藝流程圖及電磁閥控制柜
