石子煤排放控制系統采用鏈?zhǔn)焦伟遢斔蜋C(jī)間斷輸送石子煤。石子煤機械輸送系統出力為15t/h.每臺磨煤機旁設一個0.8m3石子煤斗，#3爐共有六個磨煤機，設有6（3A、3B、3C、3D、3E、3F）個石子煤斗，每個煤斗下方設有1#（3A、3B、3C、3D、3E、3F）刮板輸送機，石子煤排放經1#刮板輸送機輸送到2#（公用）刮板輸送機，經2#刮板輸送機送致中轉倉，再用罐車運送廠外。

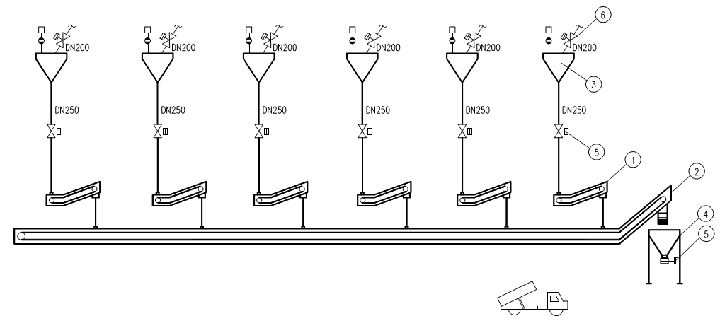

工藝流程圖

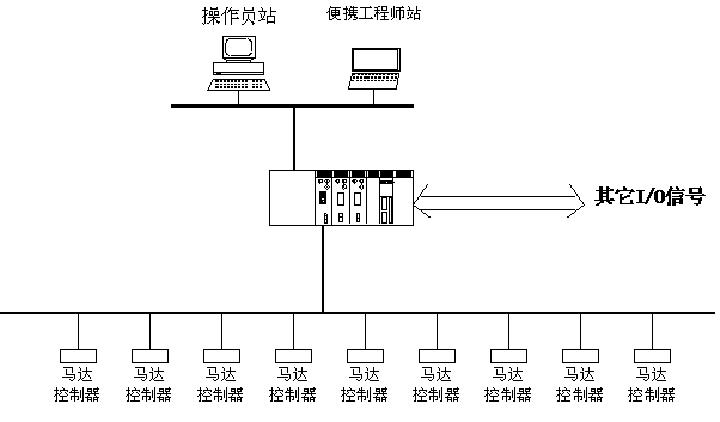

系統配置結構圖
設備清單
設備 | 規格 | 數量 | 實現功能 |
MCC柜1 | 2200×800×600 | 1臺 | 控制系統電源 |
MCC柜2 | 2200×800×600 | 1臺 | 輸送機電源控制，手動控制，手、自動轉換，輸送機保護。 |
PLC程控柜 | 2200×800×600 | 1臺 | 輸送機監控 |
氣動閥程控柜 | 2200×800×600 | 1臺 | 氣動閥監控 |
輸送機就地控制箱 | 300×250×200 | 12臺 | 輸送機就地/遠程控制轉換,就地手動,急停 |
電磁閥就地控制箱 | 400×350×250 | 12臺 | 控制氣動閥,監控氣動閥開/關狀態 |
輸送機就地接線盒 | 200×150×150 | 12臺 | 輸送機測速、斷裂信號匯集 |
廊道照明控制箱 | 400×350×250 | 4臺 | 廊道照明手動/自動控制 |
延長中轉盒 | 100×100×100 | 30臺 | 氣動閥開關到位傳感器延長接線 |
輸送機測速傳感器 | 24VDC M18 3線 | 14個 | 輸送機測速 |
輸送機斷裂檢測傳感器 | 24VDC M18 3線 | 28個 | 輸送機左/右斷裂檢測 |
氣動閥全開/全關傳感器 | AC220V M30 2線制 | 24個 | 氣動閥全開/全關檢測 |
料位開關 | AC220V 繼電器輸出 | 14個 | 檢測煤斗高料位 |
