1 系統結構圖

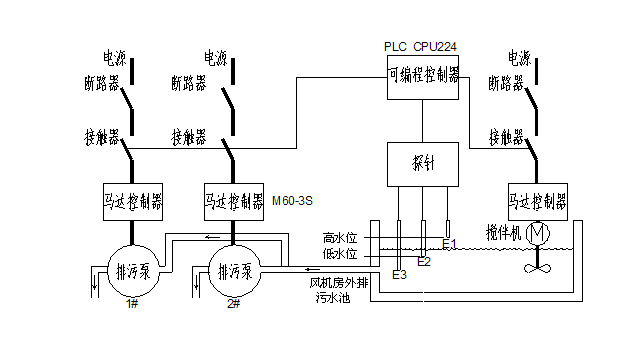

如圖所示，二期負壓風機房外排水排污泵、攪拌機控制系統主要由探針、可編程控制器PLC CPU224、斷路器、接觸器、智能制器、2臺30KW水泵、1臺11KW攪拌機組成。
2 手動控制
將選擇開關切換到手動檔，此時排污泵、攪拌機處于手動控制狀態，自動控制無效。若需排污泵、攪拌機運行，則按下對應的【啟動】按鈕；若需停止排污泵、攪拌機運行，按下對應的【停止】按鈕，此時排污泵、攪拌機處于停止?fàn)顟B(tài)。
3 自動控制
3.1 排水排污泵自動控制
由于控制排污泵管道閥門的開閉狀態是手動控制，因此1#，2#排水排污泵交替控制為手動控制，而每個排污泵自身控制為自動控制。
若運行期間只需1#排污泵運行，則將1#排污泵的閥門打開，2#排污泵閥門關閉。對應的1#選擇開關切換到自動狀態，2#選擇開關切換到停止?fàn)顟B(tài)。當排污池的液位上升到高水位時，延時2分鐘后，1#排污泵啟動；當排污池的液位下降到低水位以下時，1#排污泵停止。同理，若運行期間只需2#排污泵運行，則將2#排污泵的閥門打開，1#排污泵閥門關閉。對應的2#選擇開關切換到自動狀態，1#選擇開關切換到停止?fàn)顟B(tài)即可。當排污池的液位上升到高水位時，延時2分鐘后，2#排污泵啟動；當排污池的液位下降到低水位以下時，2#排污泵停止。
3.2 攪拌機自動控制
由于排污池的雜質比較多，因此攪拌機先起動2分鐘，污水均勻，排污泵再啟動，這樣有利于排污泵的排污。
將攪拌機的選擇開關切換到自動控制，指示燈立即顯示自動狀態，當排污池的液位上升到高水位時，攪拌機自動啟動，運行2分鐘后，排污泵運行；當排污池的液位下降到低水位以下，攪拌機和排污泵同時停止。
4 故障處理
4.1 智能制器故障
智能制器由過負載、熱過載、堵轉、斷路或者三相不平衡等原因引起的故障報警，需手動按下智能制器面板上的【RESET】鍵，才能再次啟動排污泵或者攪拌機。需要檢修時將選擇開關切換到停止位置，此時控制箱上的報警指示燈常亮復位。
4.2 排污泵或者攪拌機故障
排污泵或者攪拌機因控制電路故障（如接線松動，中間繼電器故障等）導致無法啟動，這里稱為啟動超時，控制箱上的報警指示燈處于閃爍狀態，需要檢修時，將選擇開關切換到停止位置，控制箱上的報警指示燈閃爍狀態復位。
5 電極棒安裝高度

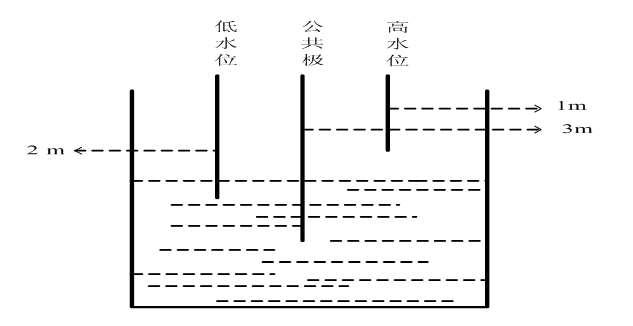

高水位探針 1m 低水位探針 2m 公共極探針 3m
