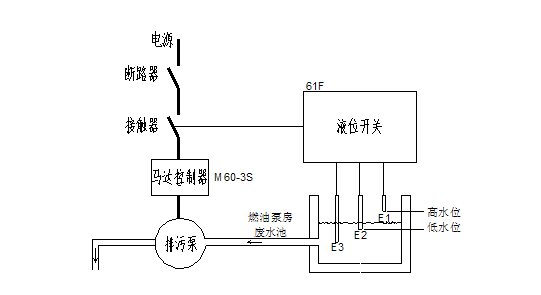

系統結構圖
如圖所示，燃油泵房廢水處理排污泵控制系統主要由探針、液位開關、斷路器、接觸器、智能制器和一臺7.5KW水泵組成。
手工控制
將選擇開關切換到手動檔，此時排污泵處于手動控制狀態，自動控制無效。若需排污泵運行，則按下對應的【啟動】按鈕；若需停止排污泵運行，按下對應的【停止】按鈕，此時排污泵處于停止?fàn)顟B(tài)。
自動控制
將控制箱的選擇開關切換到自動控制，此時手動控制無效，當排污池的液位上升到高水位時，排污泵自動啟動，待液位下降到低水位以下，排污泵停止。
故障處理
智能制器由過負載、熱過載、堵轉、斷路或者三相不平衡等原因引起的故障報警，需手動按下智能制器面板上的【RESET】鍵，才能再次啟動排污泵。需要檢修時將選擇開關切換到停止位置，此時控制箱上的報警指示燈常亮復位。

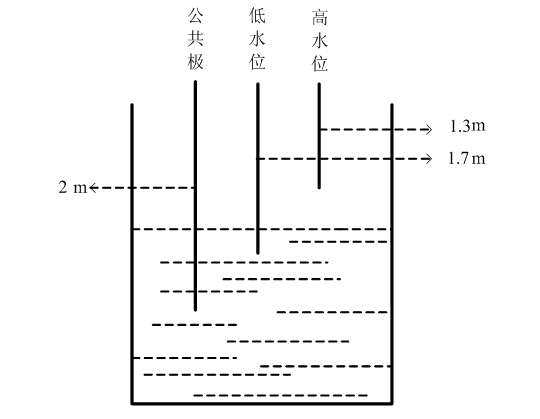

電極棒安裝高度
高水位探針 1.3m 低水位探針 1.7m 公共極探針 2m
